電梯監控視頻傳輸可分為有線和無線兩種。有線傳輸采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在半年到一年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。另一種是無線傳輸，無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。

一、如何部署

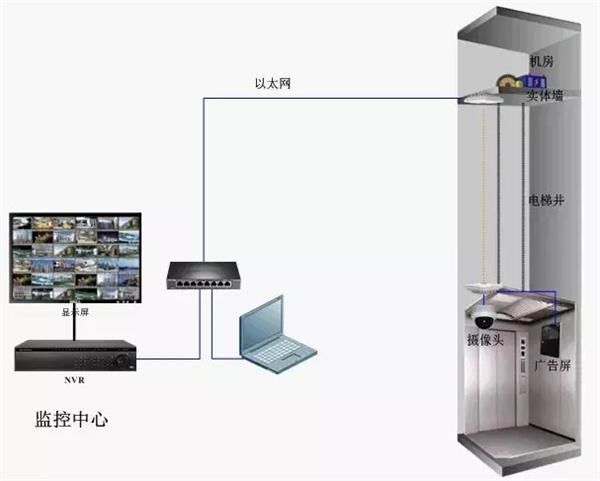

電梯井監控視頻無線傳輸有兩種安裝方式。頂置式和底置式

頂置式部署適合于監控中心在樓宇頂部，一般情況下都是采用底置式部署方式。

二、如何設置網橋
轎廂端的網橋需設置為客戶端(Station)模式，這種模式下網橋就相當于一個網卡。把網絡攝像頭的視頻數據從電信號轉變為無線信號。

電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變為有線信號傳輸到NVR。

總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。

安裝到電梯井之前需要事先將網橋配對好。

三、設置AP模式
網橋默認工作在AP模式。需要電腦直接連接到網橋，并給網卡手動設置一個固定IP。一般網橋的默認管理地址為192.168.2.1，所以我們給電腦配置一個同網段的IP即可，如192.168.2.20。設置完AP端網橋的SSID和密碼后記下參數并保存。

四、設置客戶端模式
轎廂端的網橋進入管理界面后選擇客戶端模式，然后掃描上級無線信號，選擇AP端網橋的SSID，并輸入相同的密碼。點擊下一步并將網橋的管理地址改為同網段且與AP端和電腦網卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同網段的都可以，如192.168.2.30。

五、聯通性測試
為確保網橋已成功配對，需要在安裝到電梯井之前做一下聯通性測試，步驟如下：

①電腦連接客戶端網橋;

②鍵盤按win+R ，輸入cmd 然后回車,運行cmd 程序;

③輸入 ping 192.168.2.1(AP 端網橋地址)。

能ping 通則說明網橋配對成功，直接安裝到電梯井即可;如ping 不通則說明網橋沒有配對成功，需要進一步排查設置是否正確。

六、安裝布線及調試
布線的話比較簡單，只需完成攝像頭和轎廂網橋、電梯井網橋與NVR的連接與供電即可。因涉及到PoE供電，這里強烈建議使用超五類(Cat5e) 以上規格的網線。

電梯井中一般沒有很強的干擾信號，萬一遇到有干擾的情況可通過調整信道的方式來避開干擾。直接選擇5G的網橋傳輸也越來越成為主流。

七、常見問題
① 問：網橋配對后從客戶端能ping通NVR 地址，就是出不來圖像怎么回事?
